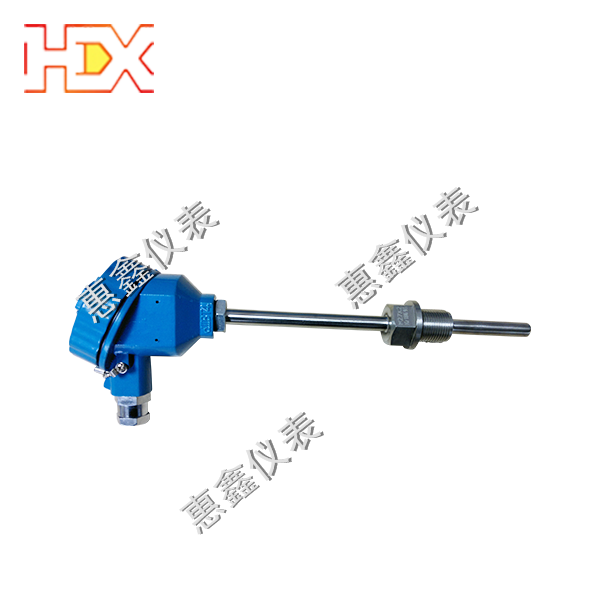

熱電偶的工作核心是利用塞貝克效應
所屬類別：2025-10-20 閱讀：285次
熱電偶的工作核心是利用塞貝克效應（溫差生電現象） —— 兩種不同材質的金屬構成閉合回路時，若兩端（熱端、冷端）存在溫度差，回路中就會產生微弱的 “溫差電勢”，再通過電勢與溫度的對應關系，反推出被測物體的溫度。整個過程可拆解為 “結構構成→溫差生電→溫度換算”3 個關鍵步驟，原理清晰且無需外部電源驅動：
一、先明確工作的 3 個基礎條件
熱電偶要產生溫差電勢，必須滿足 3 個前提，缺一不可：
兩種不同金屬（熱電極）：不能用同一種金屬（電子逸出功相同，無法產生電勢差），需選用特性差異的金屬組合（如 K 型用 “鎳鉻 - 鎳硅”、J 型用 “鐵 - 銅鎳”），不同組合適配不同溫度范圍；
閉合回路：兩根金屬的一端必須焊接（形成熱端），另一端通過導線連接二次儀表（如溫度顯示器），形成完整的導電回路，否則無法產生電流和電勢；
兩端溫差：熱端（接觸被測物體的一端）與冷端（處于恒定溫度的一端）必須有溫度差（ΔT = T 熱 - T 冷），溫差越大，產生的電勢越強（近似線性關系）。
二、具體工作過程：3 步完成溫度測量
步驟 1：結構搭建 —— 確定 “熱端” 與 “冷端”
熱端（測量端）：將兩種金屬絲的一端用氬弧焊或電弧焊焊接，形成 “測溫點”，直接接觸被測介質（如插入工業窯爐、貼在設備表面），實時感受被測溫度；
冷端（參考端）：兩根金屬絲的另一端不接觸被測物，通常置于 “溫度恒定的環境”（如室溫下的接線盒、專用恒溫槽），作為電勢測量的 “基準溫度”；
回路形成：冷端通過補償導線（與熱電極材質匹配，避免冷端溫度受環境影響）連接到二次儀表（如 PLC、數顯溫度計），構成閉合導電回路。
步驟 2：溫差生電 —— 塞貝克效應的核心作用
當熱端溫度（T 熱）高于冷端溫度（T 冷）時，兩種金屬的電子逸出功差異會引發電子定向移動，產生溫差電勢：
電子逸出功：不同金屬的原子對電子的束縛力不同（如鎳鉻的電子逸出功低于鎳硅），熱端溫度升高時，金屬中的電子動能增加，更易脫離原子束縛；
電子定向移動：逸出功低的金屬（如 K 型中的鎳鉻）會有更多電子向逸出功高的金屬（鎳硅）轉移，導致回路中產生 “電勢差”（即塞貝克電勢）；
電勢與溫差的關系：在一定溫度范圍內（如 K 型的 - 200℃~1200℃），電勢大小與溫差近似線性（溫差每增加 10℃，電勢約增加 0.4mV），可通過行業標準 “分度表”（如 K 型分度表、S 型分度表）查詢對應關系。
步驟 3：溫度換算 —— 二次儀表的核心功能
二次儀表（如溫度顯示器）是 “電勢轉溫度” 的關鍵，具體操作，：
測量電勢：儀表內置高精度毫伏計，實時檢測回路中的溫差電勢（通常為幾毫伏到幾十毫伏，如 K 型熱端 100℃、冷端 25℃時，電勢約 4.095mV）；
冷端補償：由于冷端溫度可能波動（如室溫從 25℃升至 30℃），會導致電勢變化（即使熱端溫度不變），儀表需通過 “冷端補償電路”（如內置溫度傳感器檢測冷端溫度，自動修正電勢值），確保計算基準準確；
查表換算：儀表根據熱電偶的 “分度號”（如 K 型、S 型，需提前設置與熱電偶匹配），調用內置的 “電勢 - 溫度分度表”，將補償后的電勢值換算為熱端的實際溫度，最終顯示在屏幕上（如 4.095mV 對應 K 型的 100℃）。
